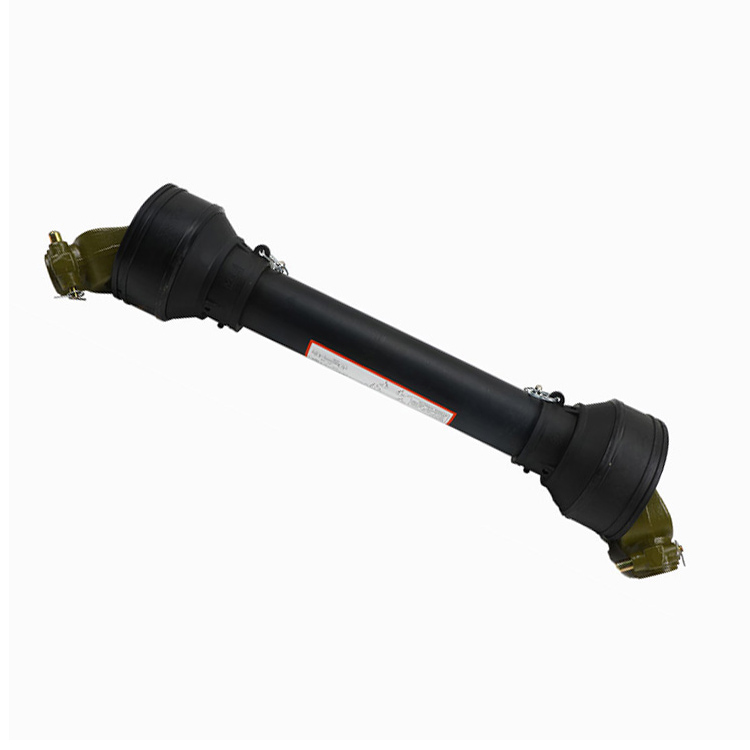

Карданний вал карданного вал трансмісії сільськогосподарської техніки

Ми в Shuoxin пропонуємо індивідуальні варіанти для сільськогосподарської техніки, карданний вал трансмісії, щоб задовольнити унікальні потреби наших клієнтів. Наші вироби виготовлені з високоякісної сировини, професійно зварені та ретельно виготовлені для кування різних типів трансмісійних валів сільськогосподарської техніки. Наш трансмісійний вал вихідного вала сільськогосподарської техніки широко використовується в сільськогосподарських тракторах, невеликих культиваторах, фрезах, сівалках, машинах для внесення добрив, газонокосарках, прес-підбирачах, газонокосарках, прес-підбирачах соломи та іншій сільськогосподарській техніці.

Параметр карданного вала трансмісії сільськогосподарської техніки

ЗАЖИМНИЙ БОЛТ

Насуньте хомут на ВВП, вставте болт і затягніть його до потрібного моменту

ШПИЛЬКА З ГОЛОСНИМ ОТОЧЕННЯМ І ЗРІЗОМ

Виберіть правильну довжину зрізного штифта таким чином, щоб мінімізувати виступ.

RA-ОБГОННА МУФТА

Цей пристрій запобігає передачі інерційних навантажень від агрегату до трактора під час уповільнення або зупинки ВВП. Тримайтеся подалі від агрегату, доки всі частини не перестануть рухатися. Змащуйте кожні 50 годин використання та після зберігання.

ОБМЕЖУВАЧ КРУТНОГО МОМЕНТУ ТИПУ SA-ТРАЩІТКИ

Цей пристрій перериває передачу потужності, коли крутний момент перевищує встановлений. Негайно від’єднайте ВВП, коли почуєте хрипки. Змащуйте кожні 50 годин використання та після зберігання.

ОБМЕЖУВАЧ МОМЕНТУ ЗРІЗНОГО БОЛТА SB

Цей пристрій перериває передачу потужності, зрізаючи болт, коли крутний момент перевищує встановлений. Замініть зрізаний болт таким же діаметром, довжиною та класом, що й оригінальний. Змащуйте SB мастилкою принаймні один раз на сезон і після періоду простою.

FF-ОБМЕЖУВАЧ МОМЕНТУ ТЕРТЯ

Обмежує передачу крутного моменту встановленим значенням. Не змінюйте стиснення пружини, оскільки це змінить налаштування пристрою.

Крутний момент регулюється збільшенням або зменшенням висоти пружин. Щоб збільшити/зменшити налаштування крутного моменту, затягніть/послабте вісім гайок на 1/4 оберту та перевірте правильність роботи. При необхідності повторіть процедуру. Уникайте надмірного затягування болтів – це може призвести до пошкодження знаряддя, трактора або трансмісії.

Два види пластикових захисних огороджень мають однакову збірку.

ЗМАЩЕННЯ:

Потрібне часте змащення. Змащуйте деталі валу приводу з інтервалом у годину, як показано на малюнку вище

РОЗБІРКА:

1. Візьміть викрутку, щоб від’єднати пряжку від одного до іншого, а потім від’єднати зовнішню трубку від пластикового конуса.

2. Зніміть підшипник з паза хомута.

3. Повторіть вищезазначені кроки для іншої сторони.

МОНТАЖ

1. Зберіть конуси зі щитами.

2. Змастіть паз на кокетці.

3. Вставте підшипник у паз.

4. Вирівняйте підшипник на пластиковій кришці.

УКОРОЧЕННЯ ПРИВОДНОГО ВАЛУ

Не рекомендуйте вносити будь-які зміни в наш карданний вал карданного трансмісії сільськогосподарської техніки. Зміна обладнання може призвести до небезпечних умов і призвести до втрати гарантії виробника.

1. Зніміть екран

2. Укоротіть внутрішню та зовнішню приводні труби до необхідної довжини. Укоротіть приводні труби одну за одною, відрізавши однакову довжину з внутрішньої та зовнішньої труб.

Наші параметри налаштування

Ми пропонуємо варіанти налаштування для задоволення унікальних потреб наших клієнтів. Наша досвідчена команда інженерів може тісно співпрацювати з вами, щоб розробити та виготовити насоси з осьовим потоком, які відповідають вашим конкретним вимогам. Будь ласка, зв’яжіться з нами, щоб отримати додаткову інформацію про налаштування та запитати ціну.
