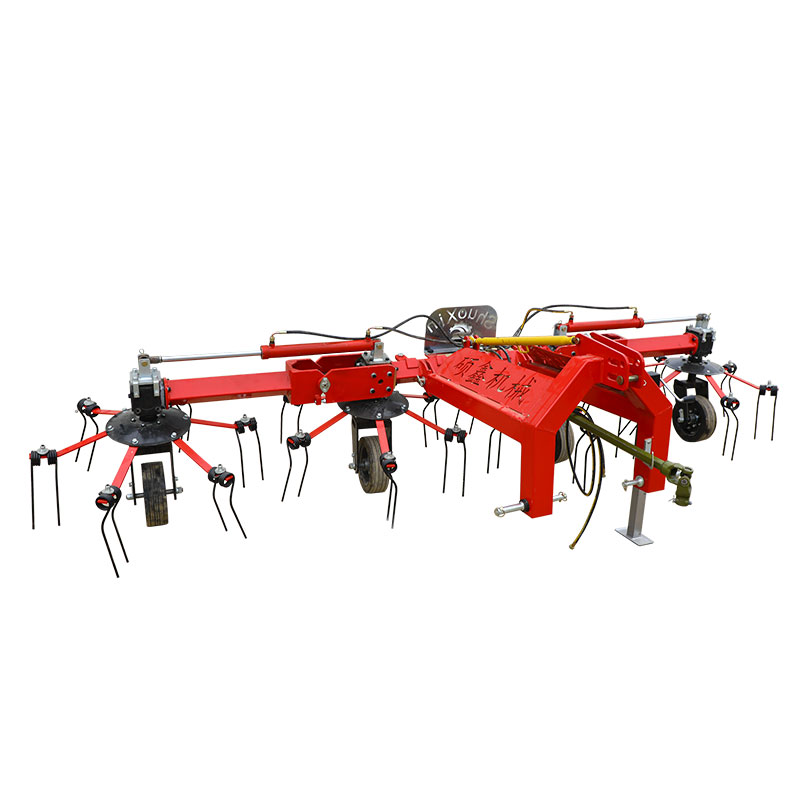

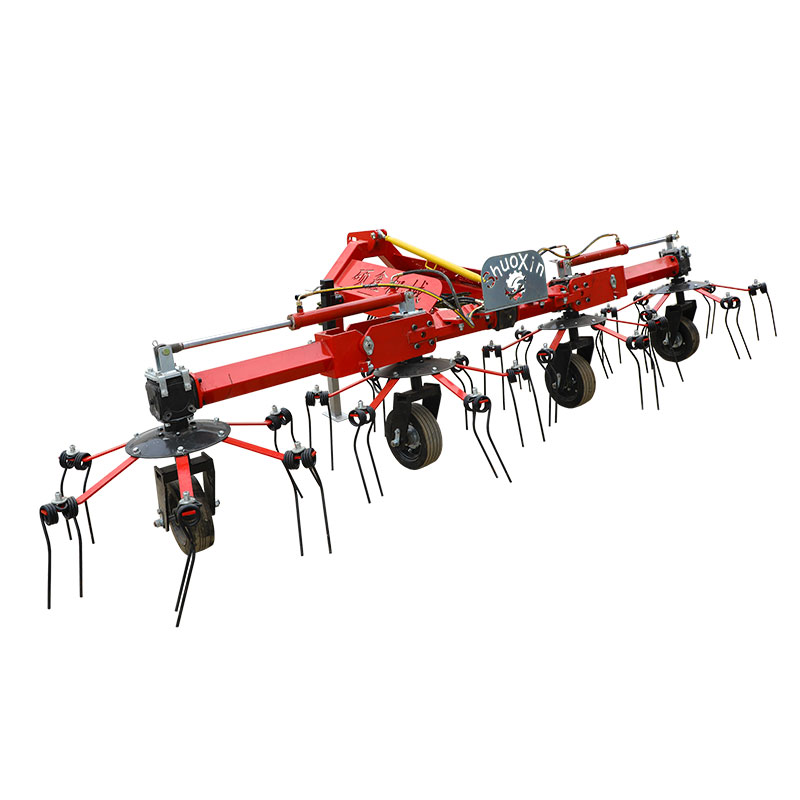

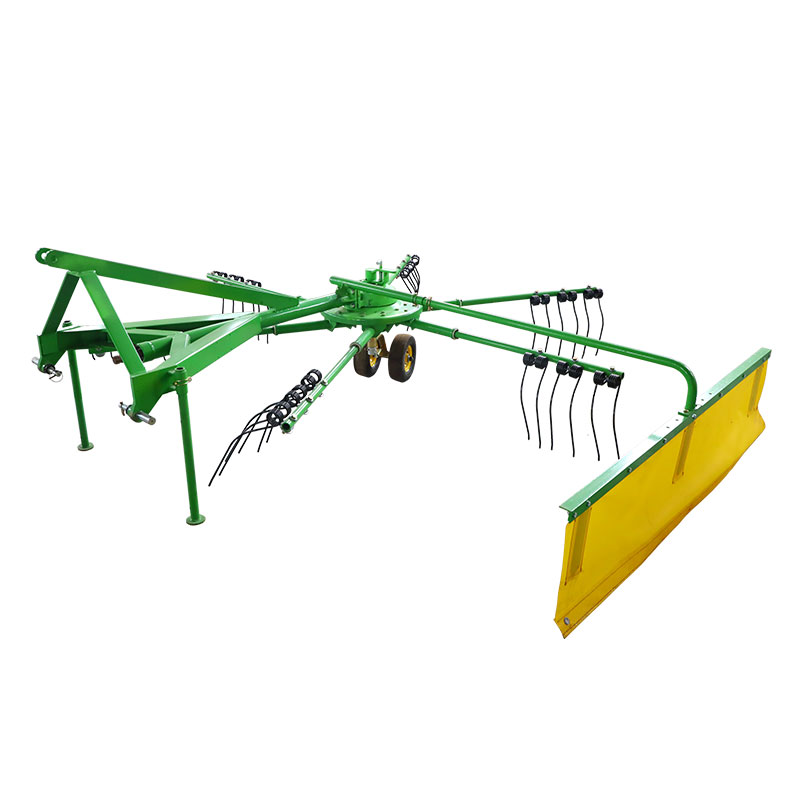

Буксирування сіна Рейк Ротарі Сіно Ротарі Рейк

Шуоксин буксирує сіно Rake Rake Rotary Hay Rotary Rake виробника та постачальника в Китаї, який може оптом буксирувати сіно RAKE RAKE RAKE RAKE RAKE RAKE RAKE RAKE RAKE.

Ротаційні граблі доступні в поворотному та пружинному типі. Під час роботи граблі витягують вперед трактор і керують валом потужності.

Він контролюється нерухомим кулачком, встановленим посередині, і обертається навколо центральної осі, щоб завершити такі дії, як прополки та видалення трави.

Ротаційна пружинна граблі оснащена множинною пружиною зубами навколо обертової частини, а пружинні зуби відкриваються відцентровою силою для виконання операції Sward.

Якщо ви зміните кут кріплення пружинного зуба, ви можете виконати траву.

У ротаційних трав'яних граблі мають пухкі трави, низькі втрати пасовища, світлове забруднення та швидкість роботи від 12 до 18 км/год, що полегшує їх підхоплення з обладнанням для вибору.

Горизонтальна поворотна граблі в основному складається з підвісного пристрою, підходячого колеса, зуба граблі, збірної перегородки та редуктора швидкості. Під час роботи потужність забезпечує вал потужності трактора. Принцип його роботи: потужність передається до коробки передач зміни швидкості через універсальний вал передачі, через уповільнення коса першої стадії, обертання валу обертового диска, обертовий диск і ходьба вертикальна вісь пристрою колеса фіксується в корпусі передач за допомогою болтів і невеликих круглих гайок. Збірка зубів щелеп фіксується на вертушці за допомогою сидіння для проклятого зуба на вертушці. Коли поворотній стіл обертається, рука зубчастих рота обертається з обертанням повороту, тим самим реалізуючи пасовище. Інтегровані операції

І. Реалізація буксирування сіна граблі Ротаційне сіно Ротарі Рейк

Граблі - це машина для збирання кормів, яка інтегрує пасовища. Після того, як пасовище буде зібрано, щоб якнайшвидше досягти умов балування, пасовище повинно бути освітленим сонцем з розповсюдженням. Розкидач може рівномірно розповсюджувати пасовище в полі, що полегшує швидке випаровування води та полегшує різання пасовища на тюках або сухий перед силосом. Коли волога пасовища може дістатися до стану, де його можна висушити, культури збираються в сарай з граблі і розбиваються в смужки, готуючись до зав'язування операцій. Коли граблі працює, використовуйте весняні зуби, щоб обережно переміщувати врожай, щоб зібрати або розкинути сонце, уникаючи змішаних сміття або каменів у врожай, щоб покращити якість пасовища або зеленого корму.

Відповідно до стандарту Rotary Cower Industry JB/T 10905-2008, косарка повинна відповідати наступним стандартам:

Колекція Maggot повинна бути чистою, втрата пасовища є

невеликий, а рівень витоку повинен бути менше 5%;

(2) ширина стека - 2 ~ 4,0 м;

(3) продуктивність люцерни становить 2,0 ~ 4,8 год2/год;

(4) Діапазон потужності граблі-17,5-25 кВт.

Ротаційні граблі доступні в поворотному та пружинному типі. Під час роботи граблі витягують вперед трактор і керують валом потужності. Він контролюється нерухомим кулачком, встановленим посередині, і обертається навколо центральної осі, щоб завершити такі дії, як прополки та видалення трави. Ротаційна пружинна граблі оснащена множинною пружиною зубами навколо обертової частини, а пружинні зуби відкриваються відцентровою силою для виконання операції Sward. Якщо ви зміните кут кріплення пружинного зуба, ви можете виконати траву. У ротаційних трав'яних граблі мають пухкі трави, низькі втрати пасовища, світлове забруднення та швидкість роботи від 12 до 18 км/год, що полегшує їх підхоплення з обладнанням для вибору.

II. Головна структура та принцип експлуатуйте

Відповідно до взаємозв'язку між напрямком пасовища та напрямком машини, граблі можна розділити на горизонтальні та бічні два категорії (модель використовує бічну траву).

Інтегрована трава бічної трави паралельна напрямку просування машини. Оскільки трава має невелику відстань руху і менше включення, профіль трави після збирання врожаю відносно акуратний, пухкий і рівномірний і підходить для високопродуктивних природних пасовищ та штучних пасовищ.

Для того, щоб забезпечити якість та ефективність збирання пасовищ, використовуються принцип та структура бічних граблі.

1.

Модель приймає триточкову підвіску, яка працює від виводу вала сплайна з трактора спереду, і передає потужність через висувний сплайн-вал. Тобто під час руху трактора робота косарки після того, як її повісить, можна запустити і зупинити за бажанням, щоб косарку можна було запустити і зупинити за бажанням, коли вона не працює і не повертається, щоб покращити її застосовність.

2. Загальна структура граблі

Якбуксирування сіна Рейк Ротарі Сіно Ротарі Рейкмає багато функцій, таких як поспішаюча трава, вирівнювання, зворотне висихання та переміщення, граблі може бути використаний для інтеграції чистих і регулярних пасовищ, а пасовища мають коротшу відстань для подорожі, а кількість пасовищ зменшується, а втрата трави та доступ до вищої поживної композиції відповідно до сучасної концепції годування тваринництва. Для цього загальна структура горизонтальної обертання нашої компанії показана нижче.

Горизонтальна поворотна граблі в основному складається з підвісного пристрою, підходячого колеса, зуба граблі, збірної перегородки та редуктора швидкості. Під час роботи потужність забезпечує вал потужності трактора. Принцип його роботи: потужність передається до коробки передач зміни швидкості через універсальний вал передачі, через уповільнення коса першої стадії, обертання валу обертового диска, обертовий диск і ходьба вертикальна вісь пристрою колеса фіксується в корпусі передач за допомогою болтів і невеликих круглих гайок. Збірка зубів щелеп фіксується на вертушці за допомогою сидіння для проклятого зуба на вертушці. Коли поворотній стіл обертається, рука зубчастих рота обертається з обертанням повороту, тим самим реалізуючи пасовище. Інтегровані операції

Iii. Специфікація

1.

2. Таблиця

У нижньому кінці поворотного редуктора Rake є поворотний стіл. Вертушок рівномірно

Розподіляє 6 граблі руки вздовж окружності. Зуби граблі фіксуються на обертовому диску. Кінець кожної руки для зубів виправляє пару зубів пружинних граблі. Коли граблі працює, потужність рукоятки для гріхів забезпечується поворотним столом, а рукоятка для прокляття обертається на диску обертання, тим самим усвідомлюючи операцію граблі.

Верхня частина навантажувальної пластини має регулюючу ручку (як показано на малюнку), піднімає ручку і обертає вертушок, щоб відрегулювати кут бруски кальмарів. Різні кути мають різні функції, так що машина виконує різні функції, в основному сортна трава, сплющення, сушіння сонця, міграція тощо.

3.

Структура граблі показана на малюнку. Верхній кінець зуба граблі перетворюється на форму прокрутки, щоб підвищити його еластичність, щоб легко подолати перешкоду. Нижній кінець зубного зуба утворюється у формі дуги, щоб пасовище можна було підняти і котитися вздовж поверхні зуба, а пружинне кільце обертається. Ліворуч і вправо кількість кіл дорівнює лівому та правому чотирьох колах. Використовуючи матеріал 60SI2MN, довговічна та хороша еластичність.

4.pto вал

Вал приводу в основному передає потужність виходу трактора до редуктора. Через велику відстань між вихідним валом потужності трактора та вхідним валом редуктора швидкості, щоб забезпечити надійність передачі живлення, один кінець валу передачі підключений до вихідного валу трактора відповідно до вимог швидкості та вимог передачі, а інший кінець передається через з'єднання. Він підключений до вхідного кінця валу шестірного редуктора, щоб реалізувати плавну передачу потужності.

5. Механізм передачі

Відповідно до вимог положення та структури, редуктор розміщується на піддоні 4, його вхідний кінець невеликий вал косового передач підключений з валом передач, а вихідний кінець великого косового шестового валу кінець підключений з диком. Структура показана на малюнку нижче.

Iv.installation Вимоги до буксирування сіна Рейк Ротарі Сіно Ротарі Рейк

Після виправлення відповідно до списку упаковки продуктів виберіть плоску підлогу та продовжуйте зібратися в порядку.

1. Поверніть основний каркас догори дном, а потім встановіть пішохідні шини;

2. Поверніть основну раму догори дном і покладіть дві ноги на передній кінець, щоб підтримувати основну раму в рівновазі.

3. Зберіть верхню хворобу в один раз, зверніть увагу на те, щоб підшипник кінця стрижня повинен бути в пазу кулачка, щоб кулачок можна було обертати, щоб штовхати зубний зуб, щоб перевернути;

4. Встановіть трав'яну перегородку для перегородки та підключіть перегородки трави.

Вставте вхідний вал 6 у рукав Spline Shaft в вхідному привідному валу 6 і закріпіть штифт, щоб завершити установку.

V.Полікація та використання

1. Повністю додайте мастила до кожної обертової частини перед використанням;

2. При регулюванні повільно опустіть реалізацію на землю, щоб зупинити трактор і зупинити його. Суворе коригування та обслуговування в стані завантаження;

3. Під час операції водій повинен підтвердити, що перед початком операції немає ніхто чи інших перешкод;

4. Наприкінці роботи необхідно вибрати сайт вирівнювання, щоб забезпечити безпечну парковку знарядь;

5. Під час операції вони не повинні робити довільно різкі повороти, і заборонено підняти реалізацію без обертання землі.

6. Під час транспортування знімайте задню вихідну передачу, щоб переконатися, що верстат зупиняється, верстат піднімає більше ніж на 20 см від землі, і скорочує з'єднувальну стрижню трави, щоб полегшити перевезення.

VI.MAINTERSENC та усунення несправностей

1. Регулярно перевіряйте ступінь затягування всіх болтів і гайок;

2. Для того, щоб змащення коробки передач на місці, гнучке обертання;

3. Щоб переконатися, що підшипник не пошкоджений, зовнішній вигляд форми зуба є ідеальним, своєчасною заміною зношених або пошкоджених деталей;

4. Перевірте відповідні питання кожні 8 годин роботи.
