Тракторні вали

Зтракторні валиє важливим компонентом системи передачі потужності в сільськогосподарській техніці. Основна функція - ефективно перенести потужність двигуна на колеса або супутню сільськогосподарську техніку, що служить основним складом, що забезпечує операційну ефективність та безпеку руху трактора.

Структурний склад

Трубка вала передачі: Виготовлена з високоміцного алюмінієвого сплаву, це основний компонент передачі потужності і може протистояти крутному моменту та напрузі згинання.

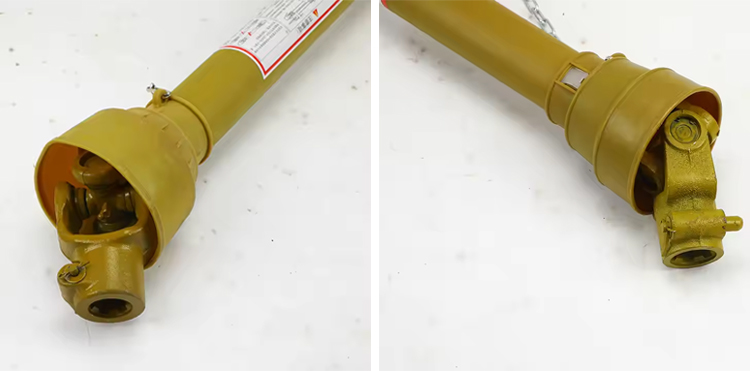

Універсальний суглоб: Це дозволяє передати живлення між вхідними та вихідними кінцями, які не знаходяться в одній площині. Максимальний кут може досягати 80 °. Він приймає структуру кулькової клітки для забезпечення плавної передачі.

З’єднання та вал коса: з'єднує коробку передач та приводну вісь. Прямокутна конструкція конічної передачі підвищує точність передачі.

Підшипники та ущільнювачі: Кулькові підшипники з глибоким канавкою (для високошвидкісного та сильного навантаження), циліндричні валикові підшипники (з сильною вантажопідйомністю) та ковзаючі підшипники (для низькошвидкісного та великого навантаження) використовуються в поєднанні. Масляні ущільнювачі запобігають витоку мастильної олії.

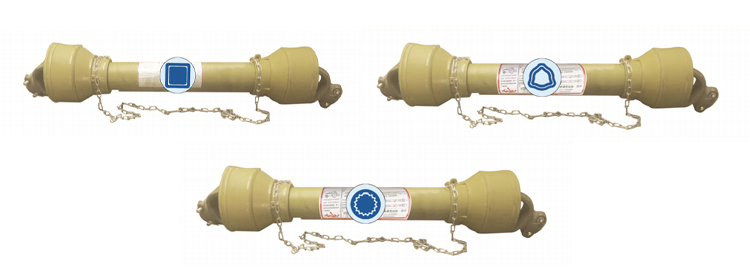

Загальні форми та особливості

Форма сплайнатракторні валиможе безпосередньо впливати на його обертальну ефективність та навантажувальну ємність, а також застосовується до різних сценаріїв застосування.

Прямокутний сплайн

● Він застосовує метод центру малого діаметру, забезпечуючи хорошу стабільність центрування. Деформація, спричинена термічною обробкою, може бути усунена шляхом шліфування, щоб гарантувати високу точність.

● З декількома зубами він може розповсюджувати навантаження і підходить для фіксованих з'єднань або ковзаючих з'єднань із середніми та малими навантаженнями.

● Корінь зуба відносно неглибокий, що призводить до меншої концентрації стресу. Сила вала та маточини менш ослаблена, а висока точність може бути досягнута шляхом шліфування.

● Він зазвичай використовується в механічних передачах тракторів, автомобілів, верстатів тощо, і особливо підходить для ситуацій, що вимагають високого узгодження та настанов.

Інвентаційний сплайн

● Профіль зуба - це інволюційна крива. Піддаючись навантаженню, він генерує радіальну силу, гарантуючи, що кожен зуб був рівномірним підкресленням, що призводить до високої міцності та тривалого терміну служби.

● його зазвичай можна використовувати для вирівнювання зубів, або також для вирівнювання великого діаметра або малого діаметру.

● Процес схожий на процес передач, що дозволяє легко досягти високої точності та взаємозамінності.

● Він підходить для з'єднань з великими навантаженнями, вимогами до високої вирівнювання та великими розмірами.

Трикутний сплайн

● Проста обробка: зуби невеликі та численні, полегшуючи регулювання та складання, і спричиняє мінімальне ослаблення валу та маточини.

● Підходить для статичних з'єднань з невеликими діаметром і низькими навантаженнями, такими як з'єднання тонкостінних частин.

● Проста структура та низька вартість виробництва.

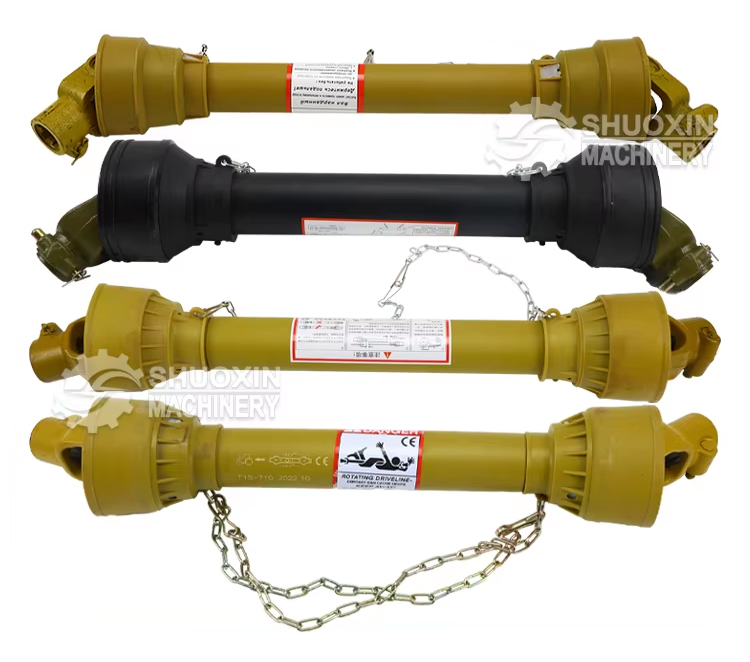

Цітракторні валиВироблений та розроблений SHUOXIN® в основному розроблений для постійного забезпечення ефективних та довговічних рішень для передачі для глобального сільського господарства, що дозволяє більше фермерам легко здійснювати свої сільськогосподарські операції з легкістю.
